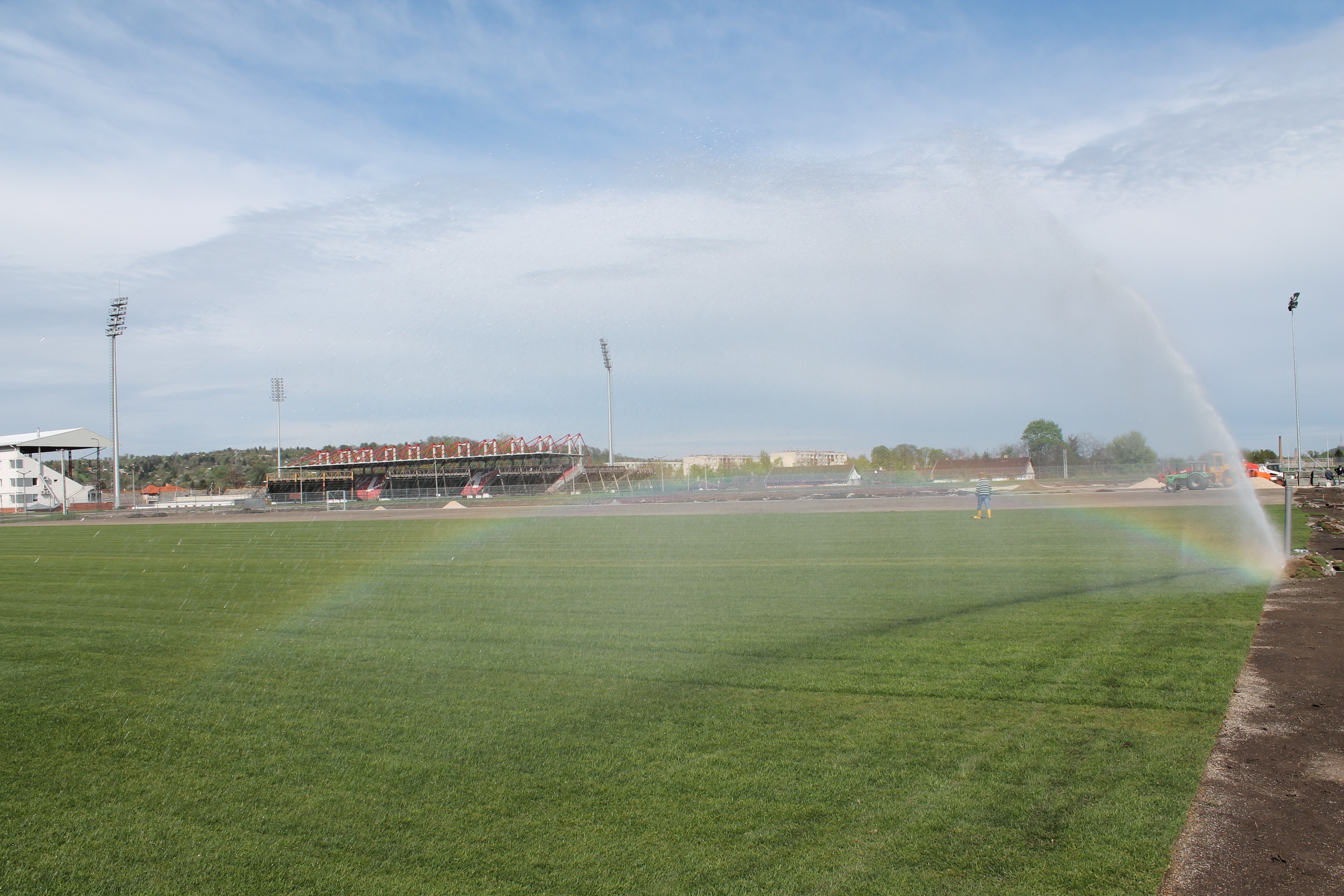

9.2.3 Példák pályán belül beépített fejekkel végzett öntözési rendszerekre

17 fejjel épített pálya

A 14 db szórófej a játéktéren kívül, 3 db szórófej a játéktéren belül kerül elhelyezésre.
A szórófejek föld alatti beépítésűek, csak öntözés idejére emelkednek ki a földből.
Szükséges vízmennyiség (Q): 14,0 – 17 m³/óra.
Szükséges üzemi nyomás a szórófejek csatlakozásában mérve (H): 5,5-7,0 bar.
Szükséges elektromos teljesítmény (P): 5,5-7,5 kW.
Bekerülési költség: közepes.

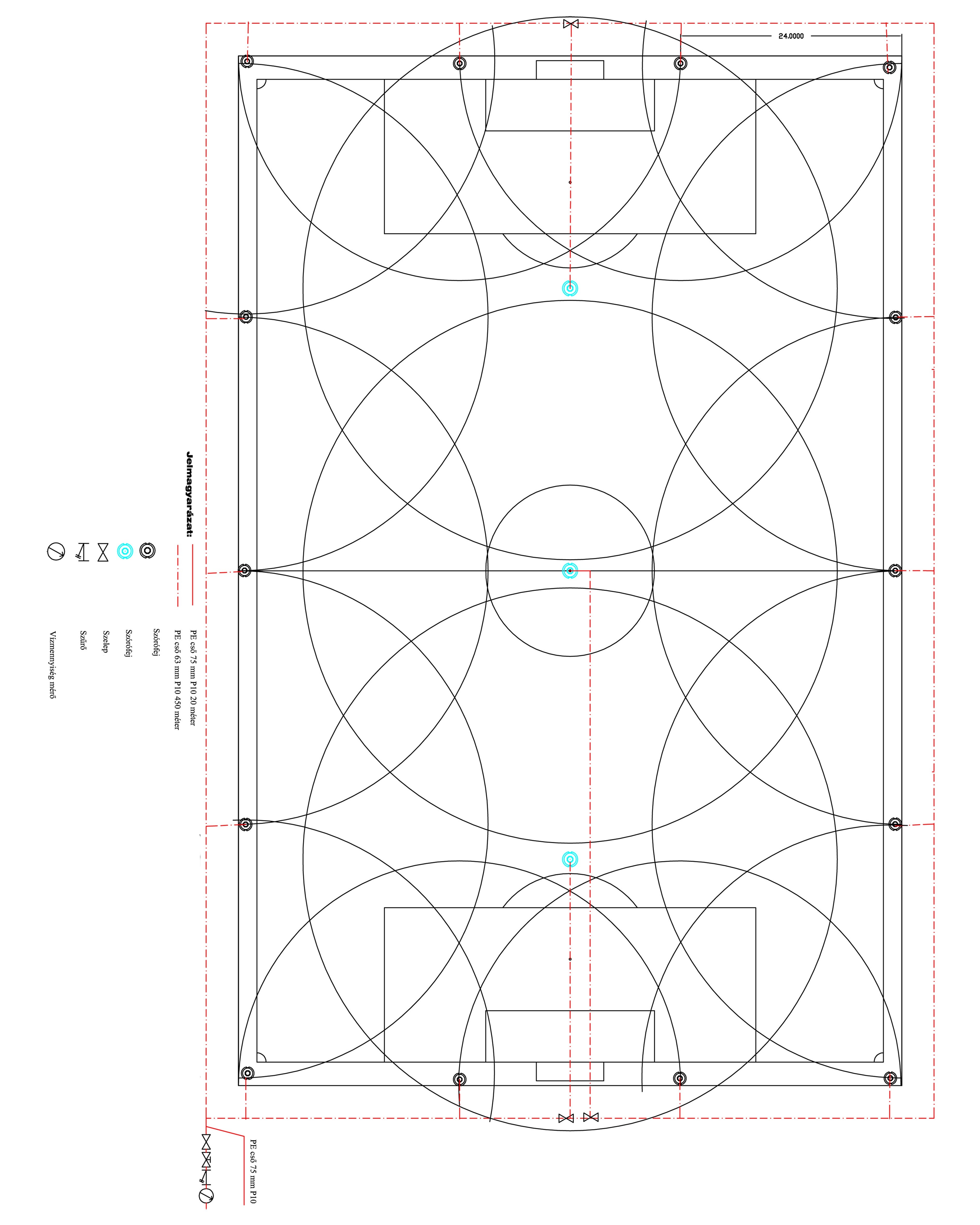

9.2.8 ábra. 17 db szórófejjel végzett öntözés sematikus tervrajza
(Grafika: Aquarex '96 Kft.)

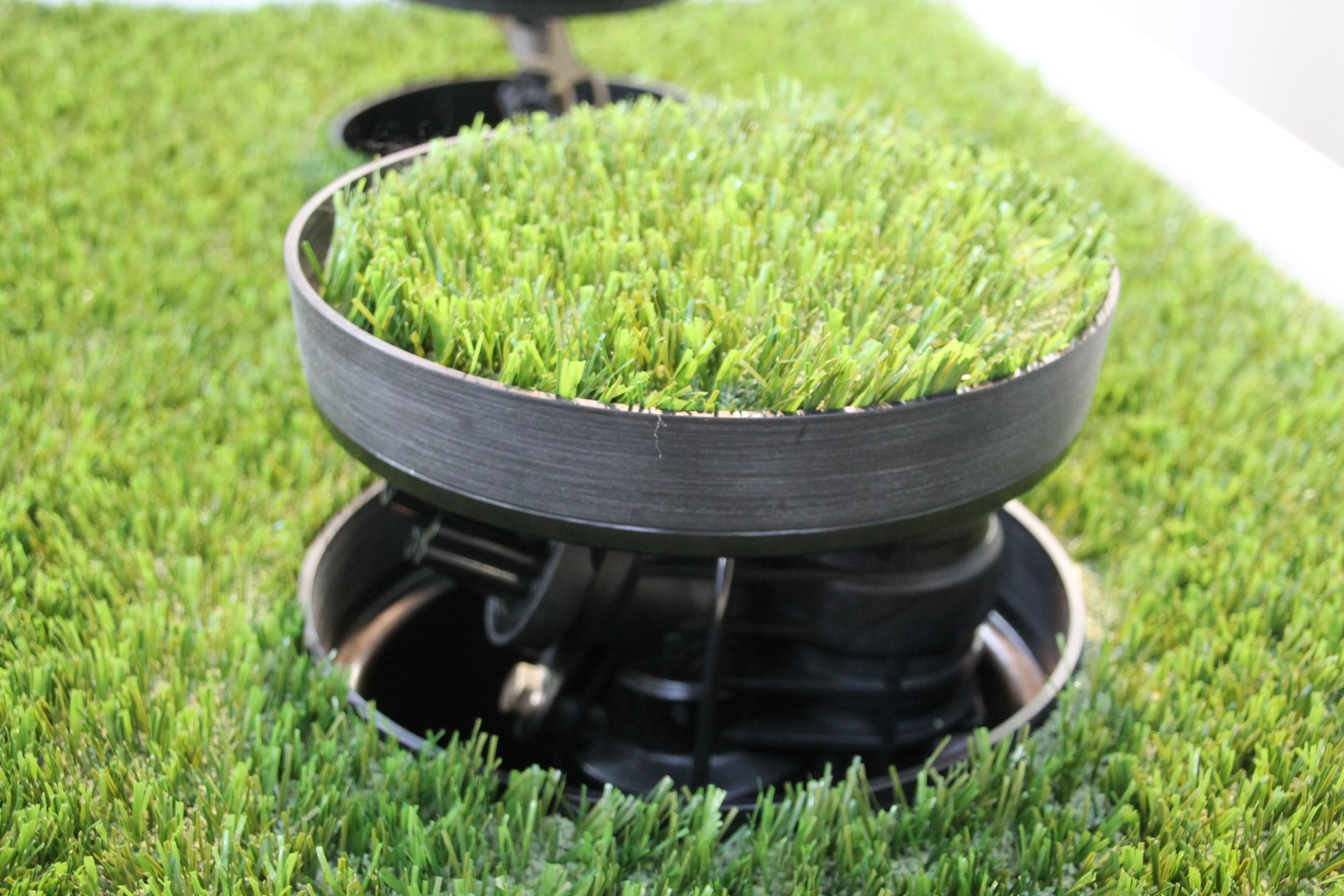

9.2.9 ábra. Felbukkanó szórófej műfüves fedéllel
(Fotó: Tóth Á.)

24 fejjel épített pálya

A 16 db szórófej a játéktéren kívül, 8 db szórófej a játéktéren belül kerül elhelyezésre.
A szórófejek föld alatti beépítésűek, csak öntözés idejére emelkednek ki a földből.
Szükséges vízmennyiség (Q): 10-14,0 m³/óra.
Szükséges üzemi nyomás a szórófejek csatlakozásában mérve (H): 5,5-7,0 bar.
Szükséges elektromos teljesítmény (P): 4-5,5 kW.
Bekerülési költség: közepes.

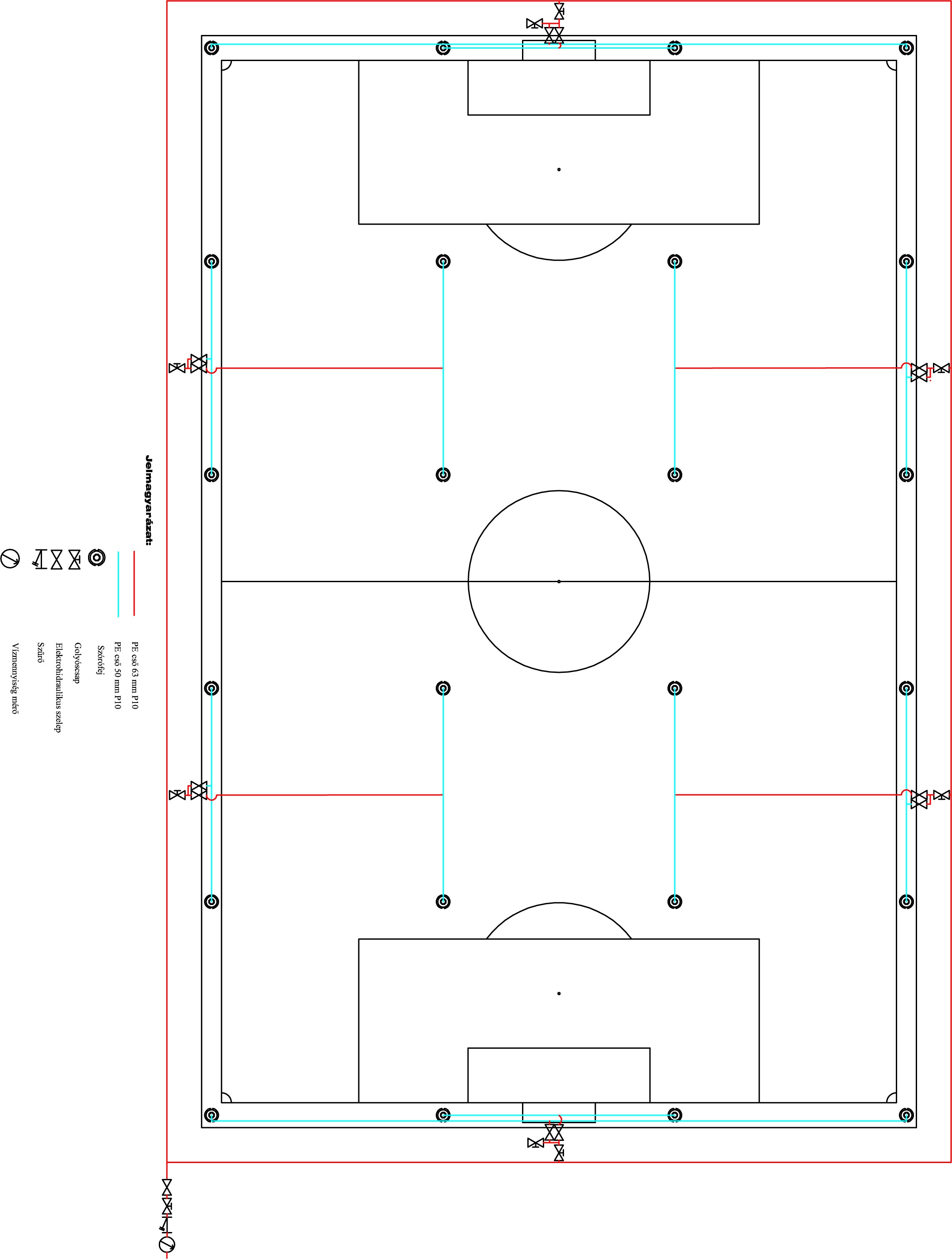

9.2.10 ábra. 24 db szórófejjel végzett öntözés sematikus tervrajza
(Grafika: Aquarex '96 Kft.)

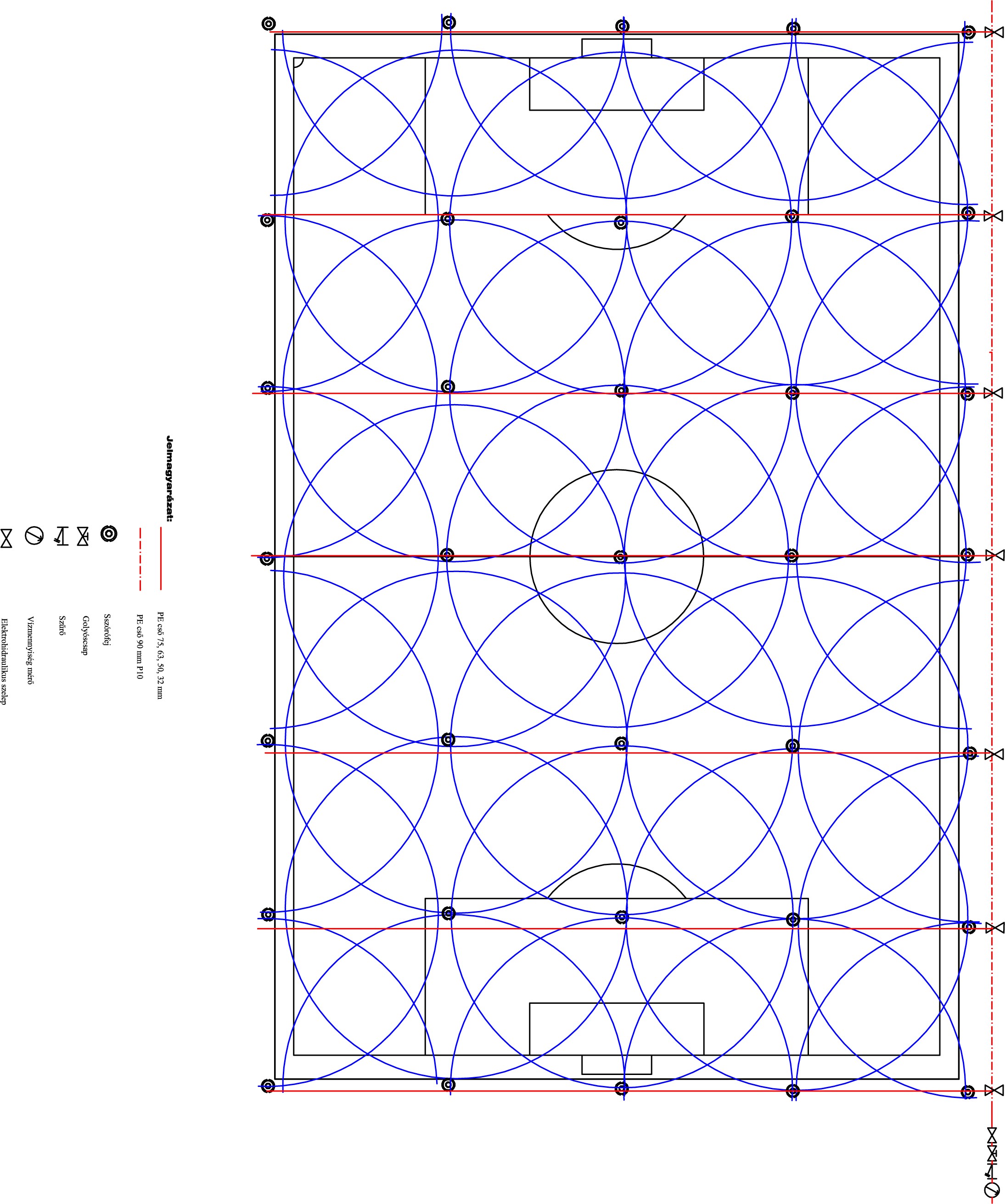

35 fejjel épített pálya

A 20 db szórófej a játéktéren kívül, 15 db szórófej a játéktéren belül kerül elhelyezésre.

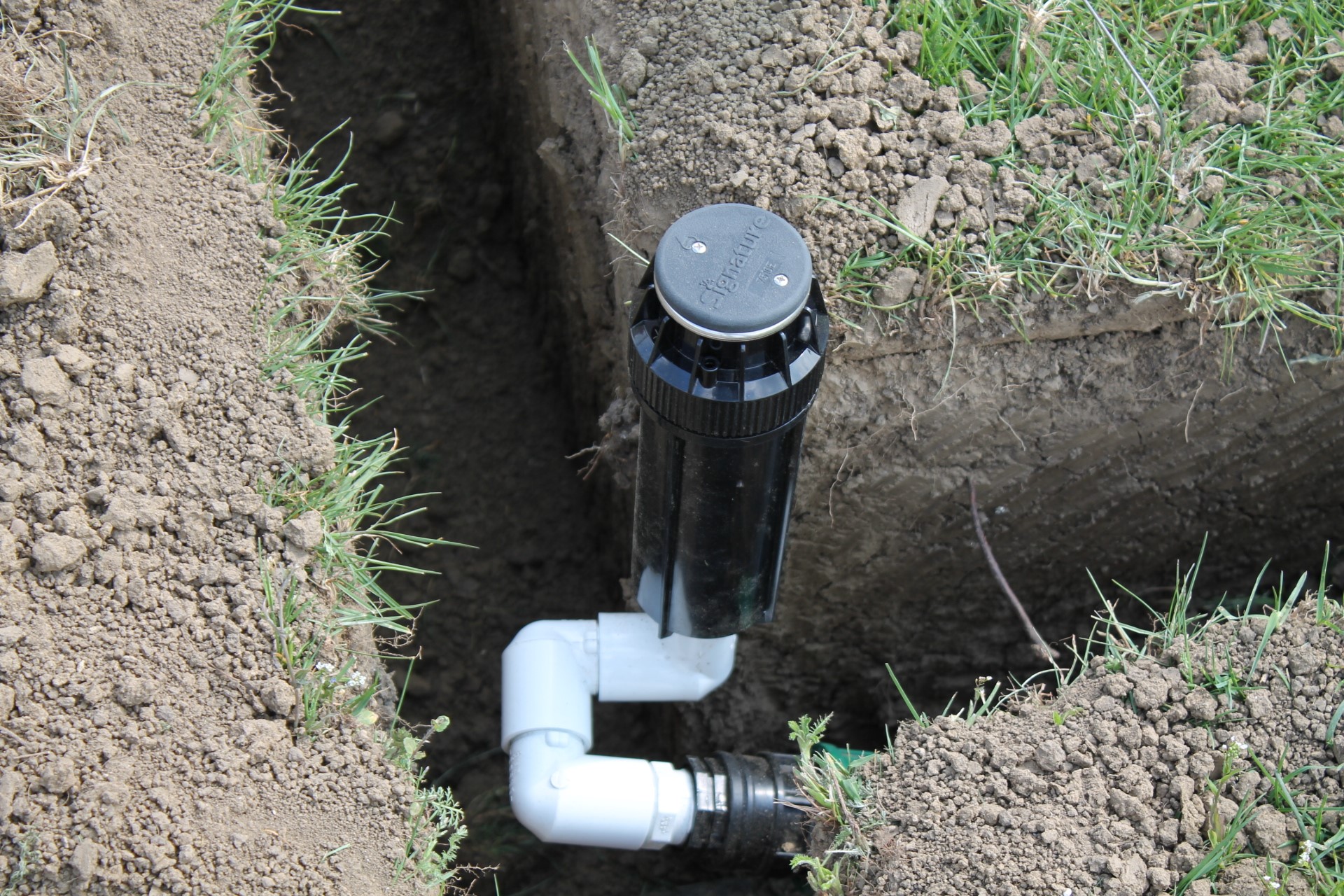

A szórófejek föld alatti beépítésűek, csak öntözés idejére emelkednek ki a földből.
Szükséges vízmennyiség (Q): 10-14,4 m³/óra.
Szükséges üzemi nyomás a szórófejek csatlakozásában mérve (H): 5,5-7,0 bar.
Szükséges elektromos teljesítmény (P): 4-5,5 kW.
Bekerülési költsége: magas.
