5.4 Szárnyvezetékek

Tanulási célok

Ennek a leckének az a célja, hogy

megismerje az öntöző szárnyvezetékek kialakításait.

Tanulási idő 15 perc

A szárnyvezeték az öntözőberendezés vízszétosztó eleme, melynek feladata a zárt vízszállító hálózatba táplált vízhozamot meghatározott hidraulikai feltételek mellett a szórófejekhez eljuttatni. A szárnyvezetékek átmérője általában végig azonos. Közös jellemzőjük, hogy az egy álláshoz tartozó terület öntözésének időtartama alatt helyben maradnak, ezután új állásba települnek. Az áttelepítés módja többféle lehet, mely a csoportosításuk alapját is képezi.

A lágy PVC (lay flat) csövek nagy vízhozamot képesek szállítani, könnyen kezelhetők, géppel átjárhatók, ezért használatuk terjedőben van. 50, 75 és 100 mm belső átmérővel kaphatók. A cső falának kicsípésével állíthatunk elő nyílást, ahová speciális csatlakozót rögzíthetünk. Öntözővezeték indítására népszerűek a csapos idomok, ezzel megspórolható a fővezeték és optimálisan terhelhető a szivattyú. Ez a megoldás csak állandó felügyelet mellett alkalmazható.

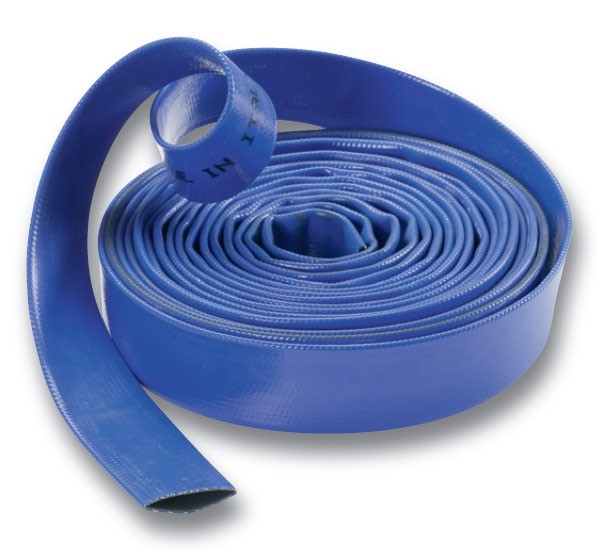

5.4.1 ábra. Szalagcső (lay-flat) tömlő
(http://www.nyirforras.hu/images/product/541ae1c95990f.jpeg)

BENAMI, A, - OFEN, A.: 1993. Irrigation Engineering.
AGRIPRO, Kfar Galim, Israel.

FARKAS, M.:1989. Folyadékok szállítása.
Tankönyvkiadó, Budapest.

LABYE, Y. et al.: 1988. Design and optimization of irrigation distribution networks
FAO Irrigation and Drainage Paper 44. FAO, Rome.

Javasolt irodalom

TÓTH, Á.: 2011 Öntözési praktikum.
Visionmaster Kiadó, Gödöllő.
