7.5 Telepített szórófejek

Tanulási célok

Ennek a leckének az a célja, hogy

megismerje a telepített szórófejek alkalmazását.

Tanulási idő

Tanulási idő 45 perc

A szórófejek a nyomás alatt szállított vizet a fúvókán keresztül a növény fölé, vagy alá esőszerűen juttatják ki. A telepített szórófejek a múlt század közepén kezdtek elterjedni, mikor a technika színvonala lehetővé tette a könnyű, gyorskapcsolású csövek, a bronz szórófejek olcsó, tömeges gyártását.

A telepített szórófejeket alkalmazó telepek általában négy fő részre oszthatók:

  1. A szivattyú, mely a vízforrásból kiemeli a vizet és előállítja a szükséges nyomást.
  2. Fővezeték, mely a felhasználás helyére szállítja a vizet. Lehet földalatti telpítésű PVC, PE, azbeszt-cement (AC) cső, mely mentén vízkivételi hidránson keresztül veszik ki a vizet.
  3. Osztóvezeték, mely a gerincvezetékhez csatlakozik és közvetlenül ellátja a szórófejeket vízzel. Az öntözött növény magasságától függően a fejek lehetnek az osztóvezetékre közvetlenül szereltek, vagy magasítóval megemeltek. A táblán több osztóvezeték található, melyek a vízforrás hozama alapján egymást követve üzemelnek.
    A teljes tábla egyidejű öntözésére párásítás, vagy fagy elleni védelem miatt lehet szükség, ehhez azonban nagy mennyiségű víz, nagy teljesítményű rendszer szükséges. Az eredményes fagyvédelemhez kb. 3 mm vizet kell kijuttatni óránként, ez 5 ha terület esetén 150 m3/ó vízmennyiséget jelent.
  1. Szórófejek, melyek a fúvókán keresztül a víz energiáját felhasználva porlasztják a vizet. Az elmúlt évtizedekben a szórófejek kialakításának hatalmas bővülését tapasztalhatjuk. Anyaguk egyre inkább műanyag, a cél az egyenletes öntözés a lehető legkevesebb számú/legolcsóbb szórófej felhasználásával.

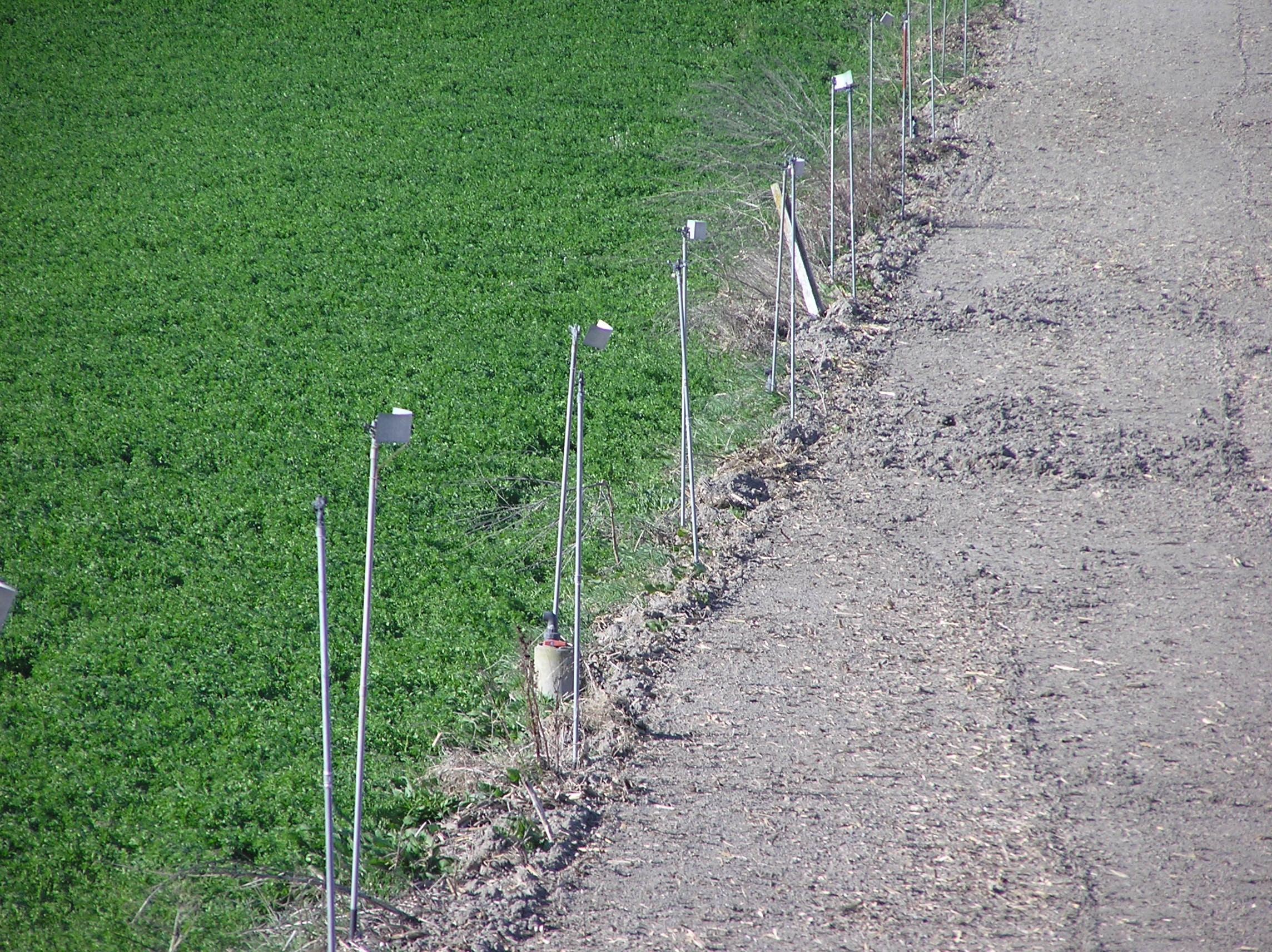

7.5.1 ábra. Állandóan telepített billenőkaros szórófejek
(Fotó: Tóth Á.)

A telepített szórófejek lehetnek:

  1. egy öntözési szezonban az adott táblára kiépített telep (burgonya öntözése billenőkaros szórófejjel),
  2. a növénytermesztési térben állandóan kiépített telep (növényházak öntözése miniszórófejjel).

A telepített szórófejek alkalmazásának előnyei:

- alacsony munkaerő felhasználás,
- teljes automatizálási lehetőség,
- könnyű üzemeltethetőség,
- állandó rendelkezésre állás,
- a növény vízigényének pontos és folyamatos kielégítése,
- jó kijuttatási egyenletesség, mely lehetővé teszi a tápoldatozást,
- bármilyen alakú, enyhén lejtős táblához kiépíthető, az intenzitás az adott talajhoz jól megválasztható.

A telepített szórófejek alkalmazásának hátrányai:

  1. magas beruházási költség a sok beépített eszköz miatt,
  2. az öntöző elemek nehézkes, vagy lehetetlen áttelepítése,
  3. amennyiben adott növényhez rendezzük be a telepet, úgy nehéz növénykultúrát váltani,
  4. az állandóan telepített eszközök gyakran sérülnek a termesztési munkák végzésekor,
  5. az eszközök védelme fokozott figyelmet igényel a növénytermesztési térben,
  6. az egyenletességet nagyban befolyásolja a szél, így nem alkalmas vízpótlásra nagy szélsebesség esetén,
  7. egyes növények esetében a felső öntözés használata nem javasolt.

Műszaki megoldások.

1. Vízágyú

Nagy vízárammal (> 10 m3/ó) és nyomással (> 5 bar) működnek, szórási sugaruk 50-80 m. Lehetnek felszín feletti, vagy felbukkanó kivitelűek.

Az osztóvezeték mélyen a felszín alatt telepített, így nem zavarja a talajművelést a táblán.

Alkalmazási területe nagy vízigényű növények, sportpályák vízpótlása, hígtrágya, vagy szennyvíz telepek szűrőmezőin a víz terítése. A cseppek nagy ütőerővel érkeznek a talaj felszínére, ezért előnyös, ha növényzet borítja a tábla felszínét, mely elnyeli a cseppek energiáját.

Telepített vízágyú működés közben látható a videofilmen.

2. Közepes vízáramú billenőkaros szórófej

A legáltalánosabban használt megoldás. A szórófejek közepes vízárammal (< 10 m3/ó) és nyomással (2-5 bar) működnek, szórási sugaruk 16-24 m.

Kézi áttelepítésű telep esetén a 6 m hosszú osztóvezeték tagokat 12-18 m távolságra telepítik egymástól, a szórófejek távolsága praktikusan hasonló lehet. Általában 2 önálló osztóvezetéket használnak, míg az egyik öntöz, a másikat áttelepítik.

Az állandóan kiépített rendszert nagy értékű zöldség-gyümölcs kultúrákban használják a nagy kezdeti költség miatt. Ezeken a telepeken a szórófejeket háromszög/trapéz kötésben kell üzemeltetni, mert nagyobb távolságra telepíthetjük – négyszög kötéshez viszonyítva – a fejeket azonos egyenletességi mutató mellett.

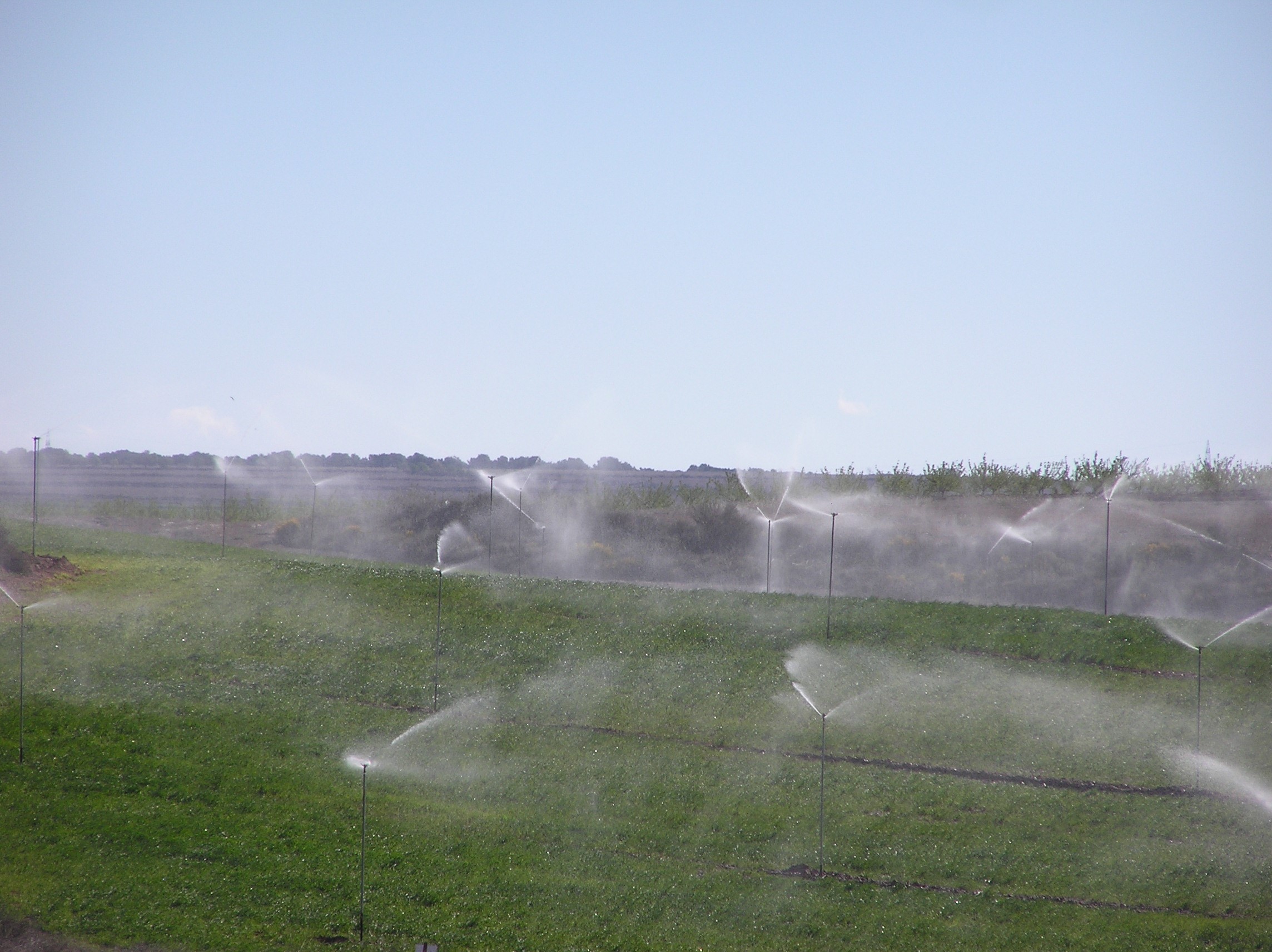

7.5.2 ábra. Telepített szórófejjel öntözött tábla
(Fotó: Tóth Á.)

Utak mentén szektoros szórófejet, vagy deflátort kell beépíteni a túlöntözés elkerülésére.

A magasan telepített szórófejek legyenek kétsugarasak, mert ezek forgása kiegyensúlyozottabb.

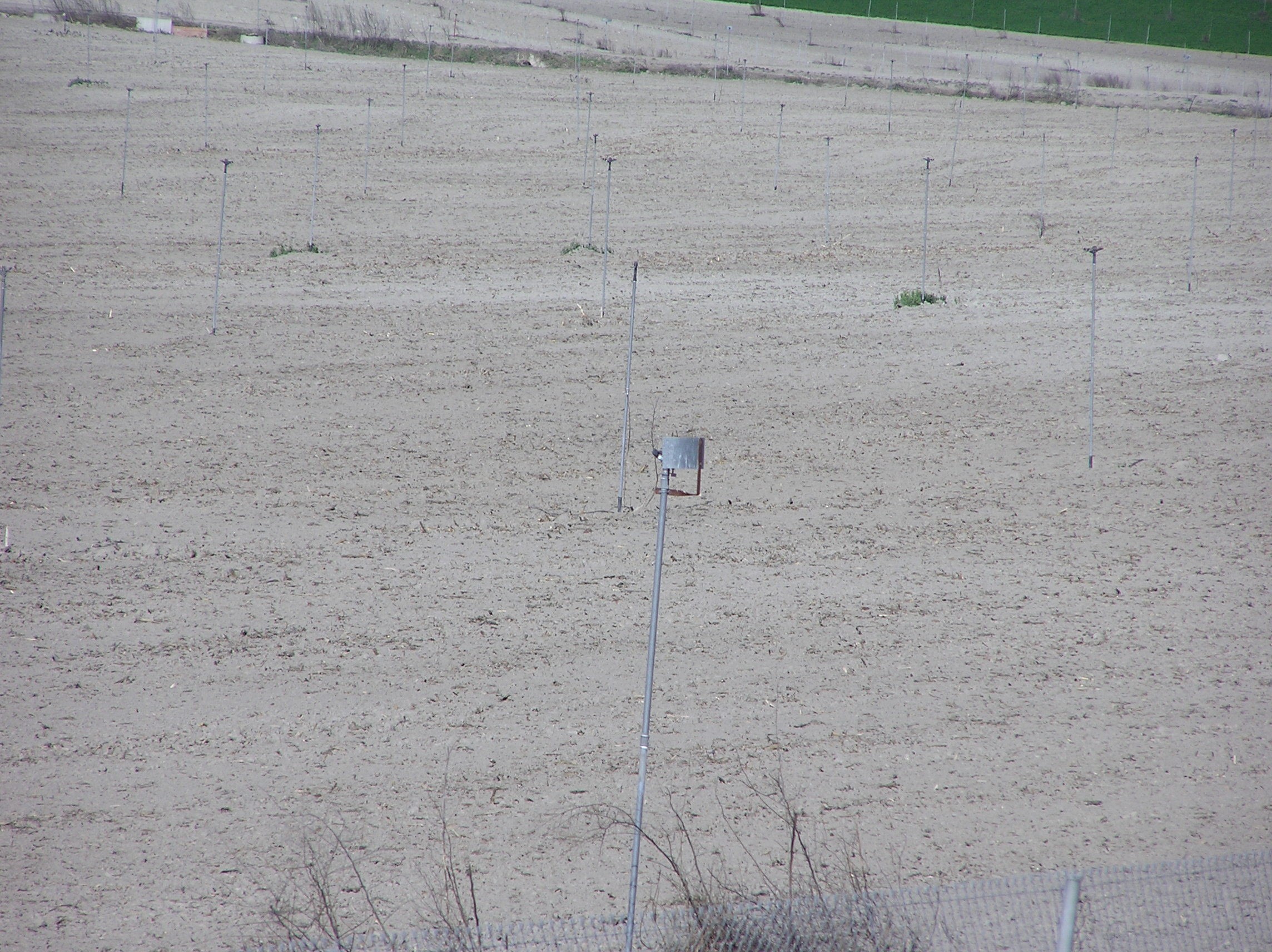

7.5.3 ábra. Deflátorral szerelt szórófej
(Fotó: Tóth Á.)

3. Miniszórófej

Kis vízárammal (< 1 m3/ó) és közepes nyomással (< 4 bar) működnek, szórási sugaruk 3-12 m. A kis vízáram miatt tömegük kisebb, olcsóbbak a billenőkaros szórófejeknél és tartásukhoz elegendő egy 8 mm átmérőjű fém pálca a szántóföldön. A nagy számú öntözőelem következtében a kijuttatási egyenletesség jó. Kötésük 8x10, 10x10, 10x12 m típustól függően. A gerincvezetékről egyszerűen leválaszthatók, könnyen szállíthatók tárolhatók. A nyomáscsökkentővel egybe épített fejek lehetővé teszik a hosszú, gazdaságos szárnyvezeték alkalmazását.

Kis teljesítményű szórófej alkalmazását mutatja be a videofilm.

4. Mikroszórófejek

A mikroszórófejek kis vízmennyiséggel dolgoznak (< 100 l/ó), gyakran nyomáskompenzált öntöző elemek. Alkalmazási területük növényházakban felső öntözés-párásítás, gyümölcsösökben korona alatti/feletti vízpótlás, fagyvédelem. Díszkertekben kisebb foltok öntözése, pl. alacsony növényekkel beültetett sziklakert.

Fúvókájuk kis átmérőjű, ezért szabadban fontos a rovarok (molyok, hangyák) beköltözésének megakadályozása.

Lehetnek ütközőlapkás, vagy rotoros, álló vagy függesztett kialakításúak. A rotoros változat nagyobb szórási sugárban dolgozik, növényházakban célszerű a csepegésgátló beépítése, így elkerülhetjük a mélyebb pontokon a víz csöpögését és elérjük, hogy az öntözés kezdetekor a fejek egyszerre induljanak.

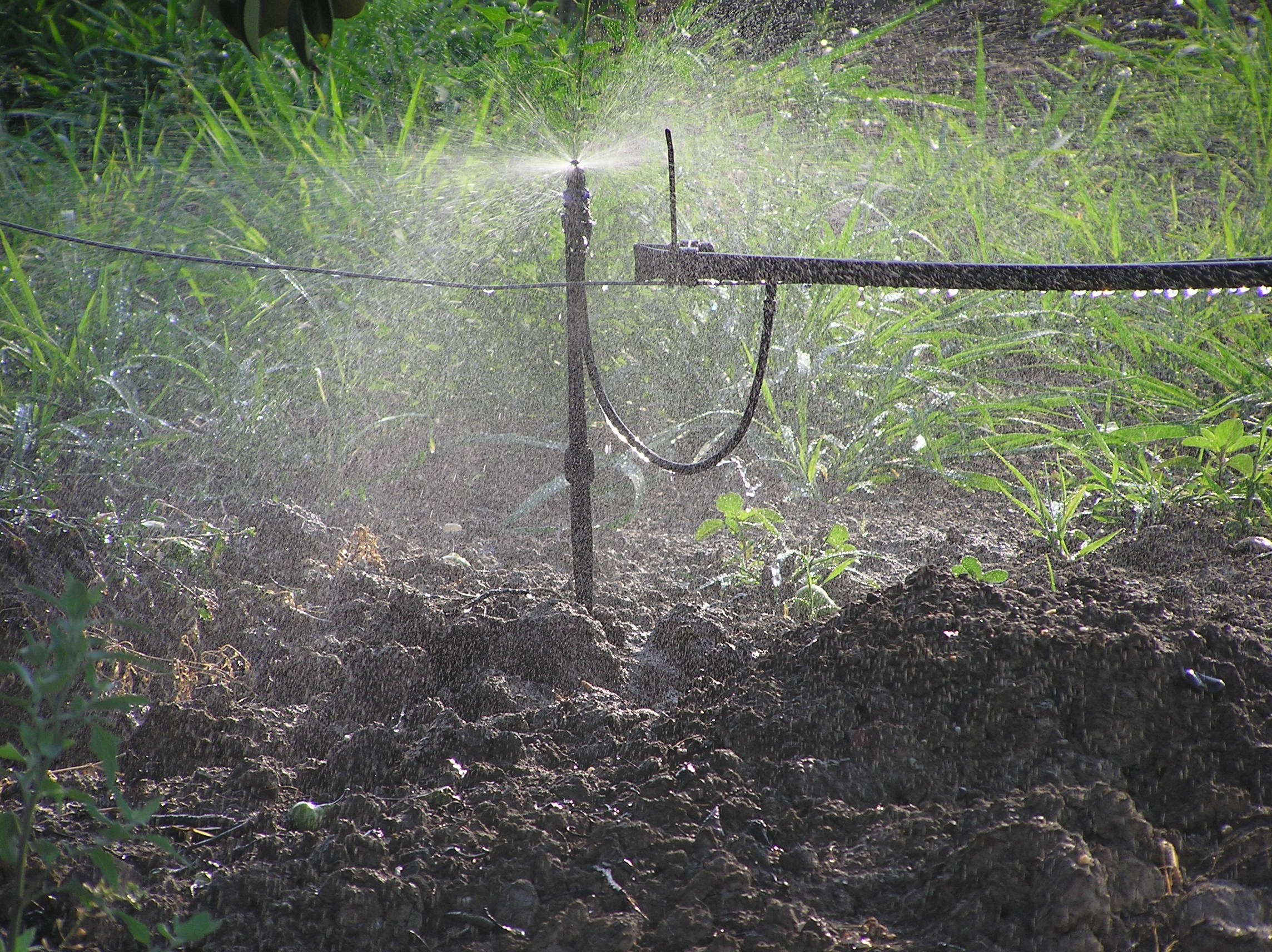

7.5.4 ábra. Nyomáskompenzált mikroszórófej (30 l/ó)
(Fotó: Tóth Á.)

Kis fóliasátrakban (keskenyebb, mint 7 m) csak egy szórófej sort építünk be, a jobb egyenletesség elérésére sűrítsük be az elemeket. Pl. a 3,5 m szórási távolságú fejeket 2,5 m-re telepítsük.

A sátor bejáratánál beépíthetünk 1 nagyobb teljesítményű fejet, vagy 2 ugyanazon teljesítményű fejet közelebb egymáshoz, mint a belső részen, hogy az „oázis hatást” kompenzáljuk. Pl. a 3,5 m szórási távolságú fejeket a bejáratnál 1,5 m-re telepítsük.

A videofilmeken miniszórófej üzem közben tekinthető meg.

Irodalom

BENAMI, A, - OFEN, A.: 1993. Irrigation Engineering.
AGRIPRO, Kfar Galim, Israel.

LIONEL, R.: 1982. Mechanized sprinkler irrigation.
FAO Irrigation and Drainage Paper 35. FAO, Rome.

LASCANO, R. J. - SOJKA, R. E.: 2007. Irrigation of Agricultural Crops
American Society of Agronomy, Inc. Madison, Wisconsin, USA.

Javasolt irodalom

STETSON, L. E.: 2011. Irrigation.
Irrigation Association, Falls Church, VA, USA.

Feleletválasztós teszt

Kérdés

A felsoroltak közül melyik a telepített szórófejek alkalmazásának előnye?

Answers

az állandó rendelkezésre állás

a kis szélérzékenység

az alacsony beruházási költség

Visszajelzés

Feleletválasztós teszt (több jó válasz)

Kérdés

Melyek a telepített szórófejek alkalmazásának hátrányai?

Answers

a magas beruházási költség a sok beépített eszköz miatt

az öntöző elemek nehézkes, vagy lehetetlen áttelepítése

az alacsony munkaerő felhasználás

egyes növények esetében a felső öntözés használata nem javasolt

Visszajelzés
